Eine vertikale Spritzgießmaschine bewegt ihre Werkzeughälften auf und ab. Die Spritzeinheit befindet sich oben auf der Maschine. Dieser Aufbau verwendet die Schwerkraft, um die Form zu füllen. Auch die Schwerkraft trägt dazu bei, dass die Einsätze an ihrem Platz bleiben.
Das vertikale Spritzgießverfahren ist besonders, weil es Einlegen und Umspritzen einfacher. Dies ist hilfreich für die Herstellung von Teilen wie Steckverbinder oder Sensoren in Autos und Elektronik.
Diese Maschinen Platz sparen. Sie helfen auch bei der Erstellung detaillierter und kniffliger Designs, indem sie die Schwerkraft zur Hilfe nehmen.
Wichtigste Erkenntnisse
Vertikale Spritzgießmaschinen nutzen die Schwerkraft, um die Einsätze in Position zu halten. Dies macht das Einspritzen von Einlegeteilen und das Umspritzen einfacher und korrekter. Diese Maschinen sparen Platz in der Fabrik.
Mit ihnen können die Arbeiter die Formen schnell wechseln. Dies hilft den Arbeitern, kleine und detaillierte Teile schnell herzustellen. Automatisierung und Drehtische helfen, die Arbeit schneller und sicherer zu machen. Roboter können Einsätze und fertige Teile während des Gießens bewegen.
Vollelektrische Vertikalmaschinen verbrauchen weniger Energie. Sie bieten eine bessere Kontrolle. Das macht den Prozess sauberer und genauer. Vertikalmaschinen sind am besten für kleine und präzise Teile geeignet. Sie werden in der Medizin-, Elektronik- und Autoindustrie eingesetzt. Sie eignen sich gut, wenn nur wenig Platz vorhanden ist.
Wie funktioniert die vertikale Spritzgießmaschine?
Bei einer vertikalen Spritzgießmaschine wird geschmolzener Kunststoff vertikal in eine Form gespritzt. Die Konstruktion der Maschine ermöglicht eine bessere Präzision beim Gießen komplexer Formen und ist daher ideal für kleine Teile und Einsätze.
Vertikaler Spannmechanismus
Eine vertikale Spritzgießmaschine hat ein spezielles Schließsystem. Dieses System bewegt die Formhälften auf und ab. Horizontale Maschinen bewegen die Formen von einer Seite zur anderen. Die Spannschritte sind einfach:
Der Formtransferteil kommt nach oben.
Der Bediener setzt die Form auf die bewegliche Platte.
Die feste Platte wird gelockert, die obere Form wird ausgerichtet und festgezogen.
Die untere Form ist an der beweglichen Platte befestigt.
Der Bediener prüft die Form, indem er das Transferteil bewegt.
Beim Einspritzen hebt ein Magnetventil das Transferteil an und schließt die Form.
Der Einspritzkolben drückt den Kunststoff in den Zylinder.
Nach dem Einspritzen zieht sich der Kolben zurück, und das Magnetventil senkt das Transferteil ab, um die Form zu öffnen.
Die nachstehende Tabelle zeigt die Unterschiede zwischen vertikaler und horizontaler Einspannung:
Merkmal | Vertikaler Spannmechanismus | Horizontaler Spannmechanismus |
|---|---|---|
Bewegung der Form | Auf und ab | Seite zu Seite |
Ort der Injektion | Oben, Schwerkraft unterstützt die Befüllung | Seite, keine Schwerkraftunterstützung |
Spannkraft | Niedrigerer Druck erforderlich | Höhere Spannkraft erforderlich |
Automatisierung und Produktivität | Leichtere Integration in die Automatisierung, Drehtische möglich | Typischerweise Einzelform, Teile fallen nach dem Auswerfen heraus |
Einsatzformteil | Die Schwerkraft hält die Einsätze in Position | Weniger geeignet für Insert Molding |
Entfernen von Teilen | Manuelle oder robotergestützte Entfernung | Teile fallen automatisch heraus |
Injektionsverfahren
Der vertikale Spritzgießprozess erfolgt in klaren Schritten um Kunststoffteile herzustellen. Diese Schritte sind:
Einspannen: Die Maschine presst die beiden Formhälften zusammen.
Einspritzen: Das Kunststoffgranulat schmilzt und füllt die Form.
Behausung: Die Maschine hält den Druck aufrecht, um die Form zu füllen.
Abkühlung: Der Kunststoff kühlt ab und wird in der Form hart.
Öffnen der Form: Die Formhälften bewegen sich auseinander.
Rauswurf: Das fertige Teil kommt heraus, oft per Hand oder Roboter.
Bei diesem Verfahren können Sie vor dem Einspritzen Einsätze, z. B. Metallteile, in die Form einlegen. Die vertikale Spritzgießmaschine erleichtert das Einlegen der Einsätze und hält sie an ihrem Platz. Automatisierung ist bei neuen Maschinen wichtig. Roboterarme und Robotersysteme helfen, Teile zu entfernen, zu prüfen und zusätzliche Arbeitsschritte auszuführen. Diese Systeme machen die Arbeit sicherer, schneller und besser. Vollelektrische Maschinen machen den Prozess noch besser. Servomotoren und intelligente Steuerungen ermöglichen eine genaue Steuerung von Einspritzung, Wärme und Druck. Diese Funktionen tragen dazu bei, dass die Teile genauer und wiederholbarer werden und Energie gespart wird.
Die Rolle der Schwerkraft
Die Schwerkraft ist beim vertikalen Spritzgießen sehr wichtig. Sie trägt dazu bei, die obere Formhälfte stabil zu halten, sodass weniger Kraft erforderlich ist. Die Schwerkraft hält auch Einsätze, wie Metallteile, in der Form. Dies verhindert, dass sie sich während des Einspritzens bewegen, und sorgt für bessere Produkte. Die Schwerkraft unterstützt das vertikale Spritzgießen durch:
Die Einsätze an der richtigen Stelle halten.
Festhalten der Einsätze vor und während der Injektion.
Verringerung von Fehlern und Verstärkung von Teilen.
Hilfe bei der Platzierung von Hand und Robotereinsatz.
Gut geeignet für schwierige Teile mit Einsätzen und kleinen Zwischenräumen.
Erleichterung der Arbeit für das Personal.
Tipp: Durch die Schwerkraft eignet sich das vertikale Spritzgießen hervorragend für Automobil-, Elektronik- und Medizinteile, bei denen die Platzierung der Einsätze und die Qualität der Teile sehr wichtig sind.
Was sind die Merkmale einer vertikalen Spritzgießmaschine?
Vertikale Spritzgießmaschinen bieten eine effiziente Raumnutzung und erleichtern das Einspritzen von Einlegeteilen. Zu den wichtigsten Merkmalen gehören eine vertikale Schließeinheit, eine kompakte Bauweise und erhöhte Präzision.
Maschinenkonfigurationen
Eine vertikale Spritzgießmaschine hat unterschiedliche Aufbauten. Jede Einrichtung ist für bestimmte Aufgaben geeignet. In der folgenden Tabelle sind die wichtigsten Typen und ihre Aufgaben aufgeführt:
Konfiguration Typ | Beschreibung |
|---|---|
Manuelles Laden | Die Arbeiter legen die Teile von Hand ein. Durch die offene Form sind sie leicht zu erreichen und können sicher arbeiten. |
Drehtisch | Die Maschine hat einen Tisch, der sich dreht. Er ermöglicht das Be- und Entladen, während die Formgebung erfolgt. |
Automatisierte Systeme | Roboter und intelligente Steuerungen bewegen Teile und Einsätze. Diese Aufbauten können mit wenig Hilfe funktionieren. |
Vollelektrische Maschinen | Servomotoren und intelligente Steuerungen machen diese Maschinen exakt und energiesparend. |
Schließsysteme | Unterschiedliche Verschlusssysteme ermöglichen es den Nutzern, das zu wählen, was am besten funktioniert. |
Wechseltische oder Drehtische | Diese Tabellen helfen bei vielen Teilegrößen und Geschwindigkeiten. |
Anwendungsbereiche | Die Maschine wird für Umspritzungen, Elektronik und Autoteile verwendet. |
Ein gutes Design hilft den Arbeitern, sicher zu bleiben und schneller zu arbeiten. Maschinen mit niedrige Betten lassen Sie die Leute in Bodennähe arbeiten. Dies senkt die Sturzgefahr und ermöglicht einen schnellen Werkzeugwechsel. Die Schließkraft kann von 30 Tonnen bis über 4000 Tonnen. Kleine Maschinen stellen winzige Teile her. Große Maschinen stellen schwere oder komplizierte Produkte her.
Drehtisch und Automatisierung
Drehtische helfen, das vertikale Spritzgießen zu verbessern. Diese Tische ermöglichen es Menschen oder Robotern, Einsätze zu laden, während andere Teile hergestellt werden. Das spart Zeit und senkt die Arbeitskosten. Außerdem halten die Drehtische die Arbeiter an einem Ort, was mehr Sicherheit bietet. Die Konstruktion eignet sich gut für schwierige Einlegearbeiten und arbeitet gut mit der Automatisierung zusammen.
Drehtische können zwei oder drei Formstellen haben.
Menschen oder Roboter können gleichzeitig ein- und ausladen.
Das System eignet sich für Produkte mit vielen Teilen und empfindlichen Einsätzen.
Servomotoren in Drehtischen können Senkung des Energieverbrauchs um bis zu 70%.
Die Automatisierung bietet noch mehr Vorteile. Roboter können Teile entnehmen, prüfen, ob sie in Ordnung sind, und Einsätze bewegen. Durch automatisiertes Einrichten werden die Zyklen schneller und die Teile gleichmäßiger. Sie bedeuten auch weniger Bedarf an qualifizierter Handarbeit.
Vollelektrische Systeme
Vollelektrische vertikale Spritzgießmaschinen verwenden Servomotoren und keine Hydraulikpumpen. Diese Motoren verbrauchen nur bei Bedarf Strom. Diese Konstruktion verwendet 30% bis 70% weniger Energie als hydraulische Maschinen. Vollelektrische Maschinen bleiben auch kühler, so dass sie weniger Kühlung benötigen. Sie verlieren kein Öl und keinen Druck, sind also sauberer und leichter zu pflegen.
Anmerkung: Vollelektrische Systeme helfen den Betrieben, Geld zu sparen und sind besser für die Umwelt. Außerdem ermöglichen sie eine bessere Kontrolle über Geschwindigkeit, Druck und Teilequalität.
Was sind die Vor- und Nachteile der vertikalen Spritzgießmaschine?
Vertikale Spritzgießmaschinen bieten eine Reihe von Vorteilen, wie z. B. Platzersparnis und präzise Steuerung der Teileproduktion. Sie bringen jedoch auch Nachteile mit sich, wie höhere Betriebskosten und eine komplizierte Handhabung.
Vorteile
Vertikale Spritzgießmaschinen bieten den Herstellern viele Vorteile.
Ihre geringe Größe hilft Platz zu sparen in der Fabrik. Das ist gut für Unternehmen mit wenig Platz für Maschinen.
Durch die Art und Weise, wie sich die Form öffnet und schließt, ist sie leichter zu erreichen. Die Arbeiter können die Formen schnell wechseln und verbringen weniger Zeit mit Warten. Das hilft ihnen, mehr Arbeit zu erledigen.
Diese Maschinen können viele Aufgaben erfüllen. Sie eignen sich sowohl für Einzel- als auch für Mehrfacheinspritzungen.
Vertikalmaschinen eignen sich hervorragend für die Herstellung kleiner und detaillierter Teile. Sie stellen diese Teile sehr genau und jedes Mal gleich her.
Es ist einfach, diese Maschinen mit Drehtischen oder Automatisierungseinrichtungen zu versehen. Dadurch werden sie nützlicher und können für verschiedene Aufgaben eingesetzt werden.
Anmerkung: Vertikale Spritzgießmaschinen eignen sich oft besser als horizontale Spritzgießmaschinen für das Einspritzen und Umspritzen. Dank ihrer Konstruktion funktionieren sie gut, halten lange und lassen sich an neue Anforderungen anpassen.
Benachteiligungen
Obwohl sie viele Vorteile haben, haben vertikale Spritzgießmaschinen auch einige Probleme.
Die Formen für diese Maschinen kosten mehr als andere Typen. Außerdem müssen sie häufig ersetzt werden, was die Kosten in die Höhe treibt.
Die Herstellung der Teile nimmt mehr Zeit in Anspruch, weil die Formen aufheizen und abkühlen müssen. Das macht den Prozess langsamer als beim horizontalen Spritzgießen.
Hoher Druck kann Probleme verursachen, wie z. B. Dellen in heiklen Kunststoffteilen.
Manchmal wird zusätzliches Material verschwendet. Das Schneiden oder Befestigen von Teilen kann mehr Rohmaterial verbrauchen.
⚠️ Die Hersteller sollten sich über diese Probleme und die guten Seiten Gedanken machen, bevor sie sich für eine vertikale oder horizontale Spritzgießmaschine entscheiden.

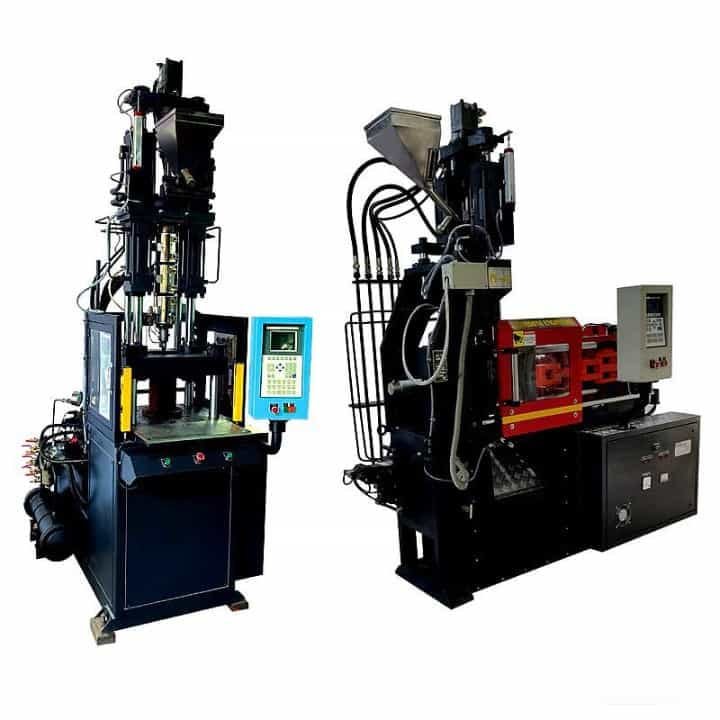

Wo kann die vertikale Spritzgießmaschine eingesetzt werden?
Vertikale Spritzgießmaschinen werden in erster Linie für Anwendungen eingesetzt, die Umspritzungen, Einlegearbeiten und Präzisionsspritzgießen erfordern. Sie sind ideal für die Herstellung komplexer Teile mit hoher Genauigkeit und Konsistenz.
Einsatz und Umspritzung
Vertikale Spritzgießmaschinen sind sehr wichtig für das Einspritzen von Einlegeteilen und das Umspritzen. Diese Maschinen ermöglichen es den Arbeitern, Einsätze, wie Metall- oder Kunststoffteile, in die Form zu legen, bevor der Kunststoff um sie herum hinzugefügt wird. Bei der vertikalen Bauweise wird die Schwerkraft genutzt, um die Einsätze ruhig zu halten. Dadurch wird sichergestellt, dass sich die Einsätze während des Prozesses nicht bewegen, und die Arbeit wird präziser.
Beim Insert Molding werden Gewindeeinsätze verwendet, um starke Schraubgewinde in Kunststoff herzustellen.
Beim Overmolding wird eine weiche Schicht auf eine harte Kunststoffbasis aufgebracht. Dies wird häufig für Griffe an Werkzeugen verwendet.
Vertikale Maschinen helfen den Arbeitern, Einsätze oder andere Teile zu platzieren, da sich die Form nach oben und unten öffnet.
Die Schwerkraft hält die Einsätze an der richtigen Stelleso dass es weniger Fehler gibt.
Die Arbeiter können die fertigen Teile leichter herausnehmen, was bei zerbrechlichen Gegenständen von Vorteil ist.
Drehtische ermöglichen das gleichzeitige Arbeiten mit mehreren FormenSo können mehr Teile schneller hergestellt werden.
Durch das Umspritzen werden die Teile stärker, halten länger und leiten den Strom besser.
Das Überspritzen kann die Dinge bequemer machen, Farbe hinzufügen und vor Staub oder Wasser schützen.
Tipp: Vertikale Spritzgießmaschinen sind die beste Wahl für Einsätze und Umspritzungen Arbeitsplätze. Ihr Design hilft bei schweren Gussarbeiten und sorgt für hochwertige Produkte.
Elektronik, Medizintechnik, Automobilindustrie
Vertikale Spritzgießmaschinen werden in vielen Branchen eingesetzt, in denen exakte und stabile Teile benötigt werden. Die folgende Tabelle zeigt, wie diese Maschinen in verschiedenen Bereichen eingesetzt werden:
Industrie | Beispiele für Anwendungen des vertikalen Spritzgießens |
|---|---|
Medizinische | Geräte mit anderen Materialien im Inneren von Kunststoff, wie Sensoren mit Metall, chirurgische Instrumente, Schläuche und Kabel |
Elektronik | Einspritzgießen deckt Schaltkreisteile mit Kunststoff ab, um Menschen und Teile zu schützen |
Automobilindustrie | Teile wie Filter, Autoschlüssel, Halterungen, Anschlüsse und Schaltkreise, die robust sein und hohen Anforderungen genügen müssen |
Medizinische Unternehmen verwenden Vertikalmaschinen zur Herstellung kleiner, detaillierter Teile wie Katheter und Sensoren. Diese Maschinen eignen sich für die Herstellung winziger Dinge und sind sehr genau. In der Elektronik sorgt das vertikale Spritzgießen für die Sicherheit empfindlicher Schaltkreise, indem es sie in Kunststoff versiegelt. Die Automobilindustrie verwendet diese Maschinen für Teile, die lange halten und strengen Sicherheitsvorschriften entsprechen müssen, wie Stecker und Halterungen.
Vertikale Spritzgießmaschinen helfen Unternehmen bei der Herstellung komplizierter, hochwertiger Teile für viele wichtige Branchen.

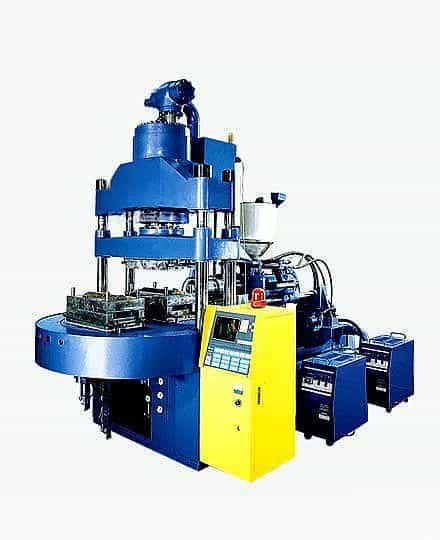

Was ist der Unterschied zwischen vertikalen und horizontalen Maschinen?
Vertikale Maschinen haben eine vertikal ausgerichtete Spindel und sind daher ideal für Präzisionsarbeiten wie Fräsen und Bohren. Im Gegensatz dazu haben horizontale Maschinen eine horizontal ausgerichtete Spindel, die eine bessere Stabilität für schwere Zerspanung und Materialabtrag bietet.
Wesentliche Unterschiede
Vertikales Spritzgießen und horizontales Spritzgießen sind unterschiedlich. Vertikale Maschinen bewegen die Form auf und ab. Horizontale Maschinen die Form von einer Seite zur anderen bewegen. Dadurch ändert sich der Platz, den jede Maschine in einer Fabrik einnimmt. Es beeinflusst auch, welche Teile sie am besten herstellen.
Die nachstehende Tabelle zeigt die wichtigste Unterschiede:
Kriterien | Vertikale Spritzgießmaschine | Horizontal-Spritzgießmaschine |
|---|---|---|
Platzbedarf | Kompakter Fußabdruckideal bei begrenzter Stellfläche | Größere Stellfläche, mehr Platzbedarf |
Größe und Komplexität der Teile | Am besten für kleine, einfache, präzise Teile (z. B. O-Ringe, Unterlegscheiben) | Am besten für große, komplexe Teile |
Integration der Automatisierung | Einfacher durch geringere Größe und vertikale Aufstellung | Geeignet für groß angelegte Automatisierung |
Materialabfall und Energie | Weniger Materialabfall und Energieverbrauch | Höherer Materialabfall und Energieaufwand |
Produktionsvolumen | Geeignet für kleine bis mittlere Produktionsmengen | Besser für Großserienproduktion |
Typische Anwendungen | Kleine Präzisionsteile, medizinische Dichtungen, Elektronik | Automobilteile, große Industriekomponenten |
Umspritzen | Traditionell bevorzugt aufgrund von Schwerkraft als Adhäsionshilfe | Neue horizontale Designs stellen diese Präferenz in Frage |
Horizontale Spritzgießmaschinen können größere Formen verwenden. Sie benötigen auch mehr Kraft, um die Form geschlossen zu halten. Das horizontale Verfahren eignet sich für die schnelle Herstellung vieler großer Teile. Vertikale Maschinen eignen sich besser für das Einspritzen von Einlegeteilen und das Umspritzen. Bei vertikalen Maschinen hält die Schwerkraft die Einsätze an ihrem Platz.
Wann sollte man sich für die Vertikale entscheiden?
Die Entscheidung zwischen vertikalem und horizontalem Spritzgießen hängt von Ihren Bedürfnissen ab. Vertikale Maschinen eignen sich am besten für kleine, exakte Teile und das Spritzgießen von Einlegeteilen. Sie eignen sich gut für Fabriken mit wenig Platz. Die vertikale Bauweise macht es einfach, Roboter hinzuzufügen. Bei diesen Maschinen wird weniger Material verschwendet und weniger Energie verbraucht. Das ist hilfreich, wenn die Materialkosten hoch sind.
Das horizontale Spritzgießen eignet sich am besten für die Herstellung vieler großer, komplizierter Teile. Das horizontale Verfahren ist schnell und kann die ganze Zeit über laufen. Fabriken mit viel Platz verwenden häufig horizontale Maschinen für Auto- und Industrieteile.
Tipp: Entscheiden Sie sich für eine vertikale Spritzgießmaschine für kleine Aufträge, Einlegearbeiten oder wenn Sie nicht viel Platz haben. Wählen Sie eine horizontale Spritzgießmaschine für die schnelle Herstellung vieler großer Teile.
Vertikale Spritzgießmaschinen sind bekannt für ihre exakt, flexibel und platzsparend. Sie haben viele gute Seiten:
Sie fertigen kleine und knifflige Teile jedes Mal sehr genau.
Sie weniger Material und Energie verbrauchenwas besser für den Planeten ist.
Es ist einfach, diese Maschinen mit Robotern und intelligenten Steuerungen zu versehen.
Sie können unterschiedliche Spannkräfte für viele Arten von Arbeiten einsetzen.
Diese Maschinen eignen sich hervorragend für die Herstellung von Auto-, Elektronik- und Medizinteilen. Fabriken mit wenig Platz oder die Einlegeteile benötigen, wählen vertikale Maschinen für gute Qualität und schnelle Arbeit.
FAQ
Was ist der Hauptvorteil einer vertikalen Spritzgießmaschine?
A vertikale Spritzgießmaschine nutzt die Schwerkraft, um die Einsätze an ihrem Platz zu halten. Dies hilft bei der Herstellung starker und detaillierter Teile. Es ist sehr nützlich für Einlegeteile und Überspritzungen.
Tipp: Vertikale Maschinen sind gut für kleine Teile geeignet. Außerdem sparen sie Platz in Fabriken.
Können vertikale Spritzgießmaschinen automatisiert werden?
Ja, viele Vertikalmaschinen können mit Robotern und Drehtischen arbeiten. Die Automatisierung hilft beim Einsetzen der Einsätze, bei der Entnahme der fertigen Teile und bei der Prüfung, ob die Teile in Ordnung sind. Das macht die Arbeit schneller und sicherer.
Sind vertikale Spritzgießmaschinen energieeffizient?
Vollelektrische Vertikalmaschinen verwenden Servomotoren. Diese Motoren arbeiten nur bei Bedarf. Das spart Energie und senkt die Kosten. Die Fabriken bleiben sauberer, weil es kein Öl gibt.
Für welche Arten von Produkten wird vertikales Spritzgießen verwendet?
Hersteller verwenden Vertikalmaschinen für medizinische Geräte, Elektronik und Autoteile. Auf diesen Maschinen werden z. B. Stecker, Sensoren und Werkzeuge hergestellt, die starke Einsätze oder besondere Formen benötigen.
Wie hilft ein Drehtisch beim vertikalen Spritzgießen?
Mit einem Drehtisch können Arbeiter oder Roboter Einsätze einlegen, während die Maschine andere Teile herstellt. Das beschleunigt die Produktion und sorgt für einen sicheren und sauberen Prozess.
